工具簡介

 CHAMP V封隔器是一種帶有同心旁通的懸掛式可回收封隔器；可用于套管井的測試、酸壓及擠注等作業。

結構特點

①三膠筒組合的膠筒密封單元提高了封隔器的密封壓差；

②自帶同心旁通機構，提供了一個較大的過流面積；

③封隔器座封后，管柱內壓力作用在平衡活塞及關閉狀態的旁通孔上， 使旁通孔的關閉更加可靠；

④直接上提，即可打開旁通孔(不需要旋轉管柱),可根據需要循環至 封隔器以下。

操作

 CHAMP 封隔器是一種機械座封封隔器，下井過程中旁通孔始終處于打開狀態，座封時，先將封隔器下放至稍低于座封位置，然后上提到座封位置，右旋管柱并保持右旋扭矩，下放管柱重量，直至旁通孔關閉、封隔器座封，卸掉右旋扭矩，座封完成。

解封時，直接上提管柱，旁通孔打開，平衡膠筒上下壓差，繼續上提即 可解封封隔器。

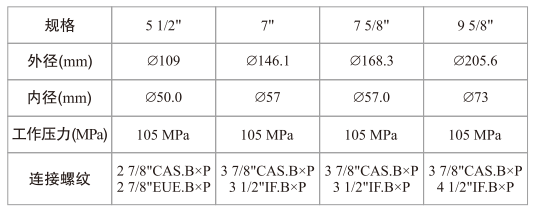

技術參數
