工具簡介

 非旋轉CHAMP封隔器是一款理想的在深水井和大位移井下應用的工具。在深水井中不能通過旋轉管柱操作，在大位移下，將扭矩傳遞到井下操作工具非常困難。而這款封隔器坐封時不需要施加扭矩，只需向井筒內加壓解除鎖定機構，然后通過長提一下放管柱即可完成坐封和解封，本工具可實現8次(無限次)坐封和解封的依次循環后，封隔器再次進入解封狀態的鎖定模式。

結構特點

①在延伸井或大斜度井中易于操作；

②無需旋轉管柱坐封封隔器；

③所在深度的靜水壓力或外加環孔壓力達不到操作壓力時，封隔器不會被坐封；

④很容易在單趟起下作業中不同層位重新坐封，并進行測試及壓裂作業；

⑤在鎖定之前最多可連續進行8次(無限次)坐封；

⑥封隔器可以整體回收再利用；

⑦下井過程中為避免工具提前坐封設置有鎖定機構。

操作

 非旋轉CHAMP封隔器帶有水力錨卡瓦機構、膠筒結構、機械卡瓦機構、摩擦塊機構、凸耳換位機構、鋼珠換位機構及凸耳鎖定機構。下井過程中，凸耳鎖定機構保持鎖定狀態，凸耳換位機構無法進行換位坐封。下井到坐封位置后，向井筒內加壓，打破破裂盤，壓力進入破裂盤外筒，推動破裂盤外筒及鎖定臂運動，并推動卡環運動至限位槽，此時換位槽開啟，凸耳可以沿下換位心軸的換位槽運動，鎖定機構解除。通過上提一下放實現封隔器多次坐封及解封，直到坐封和解封到固定次數后，鋼珠換位進入鎖定狀態，可防止其再次坐封，此時可上提工具串回收工具。

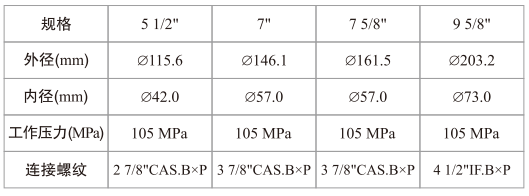

技術參數
