工具簡介

RTTS封隔器是一種大通徑、可封隔雙向壓力的懸掛式封隔器。設計用作地層測試、酸化、注水泥塞等作業。

 這種封隔器每種規格的工具都包括一個J形槽換位機構，機械卡瓦、封隔膠筒和液力錨定機構。液力錨定機構可防止封隔器下部壓力過大時推壓封隔器使工具上竄。這些封隔器還配有摩擦塊，摩擦塊可給整套工具串提供一個支撐點，使整個工具串能夠穩定的下入倒所規定的位置。

結構特點

①大通徑可使在較小的壓力下泵過大量流體；

②工具自帶水力錨機構可防止封隔器下部壓力過大時使封隔器上竄，如酸壓、擠注作業時；

③當僅用于測試時，可用測試接頭替代水力錨機構。

操作

 封隔器下并時形槽置于鎖定位置，當工具到達測試位置準備操作時，先將工具下放到稍低于坐封位置，然后將工具提到坐封位置，右旋管柱若干圈，在井下，工具僅需轉動1/8圈即可，管柱上保持右旋扭矩，下放管柱重量，直到封隔器機械卡瓦開始承受管柱重力止。同時膠筒被壓縮緊緊貼住套管內壁，保證了工具隔斷測試層和環空。工具自帶水力錨機構可防止封隔器下部壓力過大時推壓封隔器使工具上竄，當封隔器下部壓力過大時，壓力通過下心軸上四個徑向孔進入容積管與下心軸及水力錨本體間的環形空間至水力錨卡瓦，使其壓縮彈簧水力錨卡瓦撐住套管壁防止工具上竄。

 解封時，須先打開循環閥，平衡封隔器上、下的壓力， 使水力錨卡瓦收回后，上提管柱，就可使封隔器解封，下心軸上的凸耳自動滑入J形槽鎖定位置。

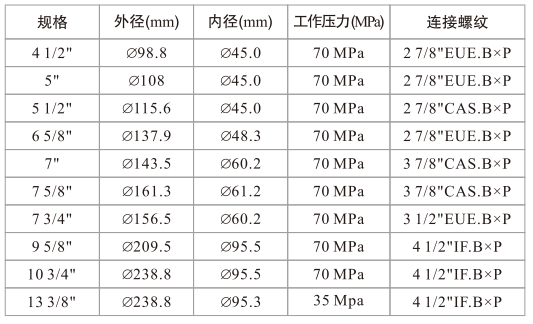

技術參數
