工具簡介

 PPI封隔器主要用于套管井中的地層測試、酸化、壓裂等跨隔作業。封隔器的使用和RTTS 封隔器相同，只是PPI封隔器上、下兩端各有一組膠筒密封機 構，中間通過油管連接，此連接油管的長度可以根據作業層的厚度調整，使用時兩組膠筒分別坐封在作業層的上端和下端，然后可以進行相關的作業。

結構特點

①工具都包括一個J形槽換位機構，機械卡瓦機構、上下兩組膠筒密封機構和 液力錨定機構；

 ②液力錨定機構可防止封隔器下部壓力過大時推壓封隔器使工具上竄，此外 隔器還配有摩擦塊扶正機構。

操作

 PPI封隔器結構見附圖，封隔器下井時形槽置于鎖定位置，當工具到達測試位 置準備操作時，先將工具下放到稍低于坐封位置處，然后將工具提到坐封位 置，右旋管柱若干圈，在井下，工具僅需轉動1/8圈即可，管柱上保持右旋扭 矩，下放管柱重量，直到封隔器機械卡瓦開始承受管柱重力為止。下部膠筒 先被壓縮緊緊貼住套管內壁，繼續下放管柱重量，上部膠筒也被壓縮緊貼住 套管內壁，封隔器完全坐封，保證了工具隔斷測試層和環空，此時心軸上的 循環孔和外筒上的循環孔剛好對正。工具自帶水力錨機構可防止封隔器下部 壓力過大時推壓封隔器使工具上竄，當封隔器下部壓力過大時，壓力可直接 作用在水力錨卡瓦上，使其壓縮彈簧水力錨卡瓦撐住套管壁防止工具上 竄。當需要對目的層進行作業時，通過通徑內投球或鋼絲作業等投入堵塞器 堵住通徑即可。作業完成后如果需要全通徑，可以反排出球或起出堵塞器。

 解封時，須先打開循環閥，平衡封隔器上、下的壓力，使水力錨卡瓦收回 后，上提管柱，就可使封隔器解封，下心軸上的凸耳自動滑入形槽鎖定位置。

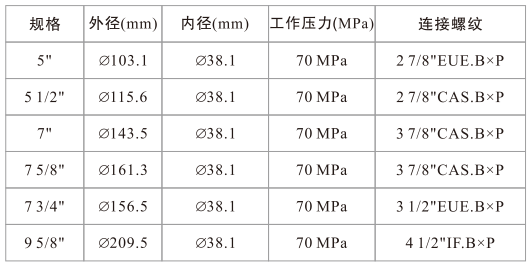

技術參數
