工具簡介

 內壓循環閥是一種全通徑、內壓差操作的循環閥，可用于套管井及裸眼井，在測試結束、起鉆前施加內壓差打開循環孔，起鉆過程為管柱提供一個過流通道，通常作為一個備用的循環閥來使用。

結構特點

①內壓循環閥主要由上接頭、操作芯軸、下接頭、剪銷及鎖環等組成；

②下井過程中，操作芯軸上的內、外壓差平衡，剪銷保證循環孔始終處于關閉狀態；

 ③ 封隔器座封后，內、外壓差作用在操作芯軸上產生的作用力，不能超過所安裝剪銷的剪切值，否則會提前打開循環孔。

操作

 需要操作時，從管柱內加壓至剪銷的剪切壓力值，剪銷被剪斷，操作芯軸下行打開循環孔，鎖環講操作芯軸鎖定在循環孔打開位置，隨后，工具循環孔始終處于打開狀態。

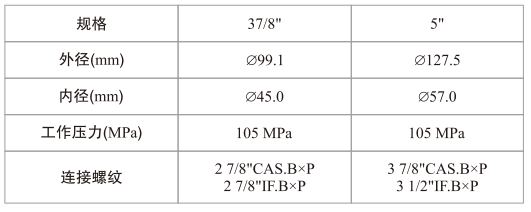

技術參數
