工具簡介

RTTS循環閥是一種開啟、關閉都是鎖定狀態型工具，它既可用作循環閥，又可作為旁通閥。

 RTTS 循環閥可以直接擰在封隔器或RTTS安全接頭上端，再串入測試管柱。工具下井時循環閥鎖定在打開位置，封隔器摩擦塊的形槽也置于鎖定位置。下井過程中應防止摩擦塊套筒向上滑動，它將導致封隔器卡瓦坐住，并且關閉循環閥。閥被關閉可以在地面通過管柱旋轉顯示。

結構特點

①工具下井時RTTS 循環閥鎖定在打開位置，RTTS封隔器摩擦塊的型槽也置鎖定位置；

②當封隔器座封時，RTTS循環閥同時鎖定在關閉位置；

③這種RTTS 循環閥設計與RTTS 封隔器配套使用。

操作

 這種循環閥設計來與RTTS封隔器配套使用。當封隔器坐封時，RTTS 循環閥自動鎖定在關閉位置。其工作原理是上提上接頭，右旋心軸轉動1/4圈(90°),下推心軸向下167.5mm左右循環接頭到鎖定關閉位置；提起心軸，右旋1/4圈，上提心軸則再次打開工具，向左旋1/4圈到鎖定開啟位置。在井下時應注意不要在左旋時擰松管柱。

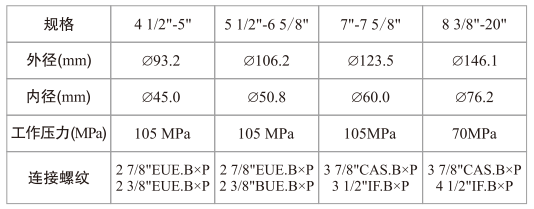

技術參數
