工具簡介

 RD取樣器是一種用于套管井內、靠環空壓力操作的全通徑取樣器，主要用于全通徑地層測作業中獲取井下壓力狀態的地層流體樣品。

結構特點

①管柱下井過程中，剪銷保持操作芯軸始終處于取樣器打開狀態；

②取樣前后均能保持全通徑狀態；

③可在測試過程中的任何階段操作該閥進行取樣而不影響后續作業的進行；

 ④該閥的取樣室中安裝了活塞推進裝置，工具提到地面后，可將所取樣品在高壓狀態下完全轉移到其它樣瓶，進行高壓物性分析；

 ⑤在井下作業中，該閥的動作是一次性的，取樣器一旦被圈閉將不能再打開，若需對測試的不同階段分別取樣，則需按操作壓力的不同等級，多下幾套取樣器；

操作

 RD 取樣器的操作壓力設置通常與其他工具的操作壓力相隔約1000-1500Psi, 需要取樣時，從環空施加操作壓力，打破破裂盤，剪銷被剪斷，操作芯軸上行圈閉取樣室的地層流體。取樣器一旦被圈閉將不能再次打開，工具保持在全通徑狀態，在地面需要轉樣時，連接用的轉樣裝置，將高壓樣品轉入樣瓶進行物性分析。

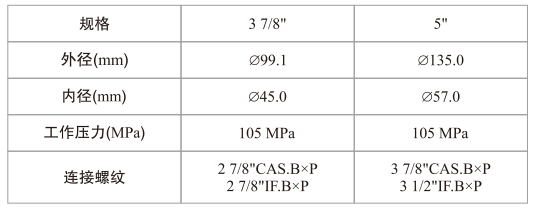

技術參數
