工具簡介

 全通徑LPR—N 測試閥是一種套管井內使用的大通徑、環空壓力操作的井下測試開關閥。這種測試閥不需要操作管柱，并在要求使用全通徑測試管柱的情況下，具有獲得多次開關井的能力。

結構特點

①壓控測試閥由球閥部分、動力部分、氮氣動力機構和計量部分四個基本部分組成；

②配備了專用的計量套，來保證球閥可靠的開關；

③酸化、壓裂時的壓力不影響球閥位置；

④應用剪銷，使球閥在下井時保持關閉狀態，因而初開球閥是在瞬時完成的；

⑤可以通過測試閥在封隔器不解封時去進行循環和酸化；

⑥盡可能采用較高的操作壓力來獲得最大的關井力。

操作

 測試閥下井時，環空壓力進入油室下方環空孔，使計量套上方和下方的專用液壓油受壓。在測試前，幾個剪銷保證使球閥處于關閉(或打開)狀態，因為由于計量套的作用，工具到達預定測試深度時，氮氣室中的壓力稍低于環空壓力，這就在活塞上、下方產生了一個致球閥打開的壓差，所以使用剪銷是必要的。當封隔器坐封，并對環空施加泵壓，作用于活塞上、下方向的壓差達到足夠剪斷剪銷時才能打開球閥。當超過靜柱壓力大約2.75MPa(400Psi)時，球閥會充分地打開；然而，必須使環空壓力增加到最終的打開壓力值，并且少穩壓5分鐘，以便壓縮氮氣室中的氮氣，從而使球閥到達全開位置，壓力通過計量套計量之后，氮氣室中壓力將比環空壓力略低，使球閥保持在打開位置。注意所施加的操作壓力應取最大的安全值。球閥靠盡快地釋放環空上施加的壓力來關閉。關閉工具后，至少需要5分鐘才能使儲存在氮氣室內的附加壓力通過計量套釋放出來。

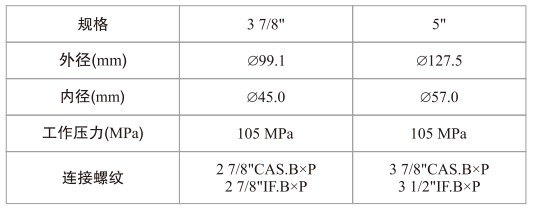

技術參數
