工具簡介

 RD 加強型安全循環閥是一種用于套管井內靠環空壓力操作的一次性全通 徑安全循環閥，此工具主要用于在地層測試結束時封隔油氣層并進行循 環作業，同時該閥的球閥和測試閥的球閥之間圈閉一段地層流體樣品。在井下作業中，該閥被關閉后將不能再次打開。做為安全閥，可以在測試期間的任一時刻操作該工具，以封堵測試管 柱，如果將該閥的四個循環孔堵住，就能作為一個一次性關井閥使用。

結構特點

①空氣室的設計使其具有較高的強度，可承受至少200MPa的絕對壓力；

②用破裂盤代替剪銷，操作壓力準確可靠；

③剪銷機構可保證下井過程中工具狀態不受機動壓力的影響；

④連接在測試閥上部，可作為井下備用關井閥；

⑤設有4個循環孔，過流面積較大。

操作

 加強型安全循環閥操作壓力通常設置在其他工具操作壓力以上1000- 1500Psi的范圍內，加強型安全循環閥是靠作用在破裂盤上的環空壓力來 操作的，環空施加操作壓力，打破破裂盤剪銷剪斷的同時，芯軸下行球 閥關閉，循環孔打開，管住內外溝通實現循環作業。

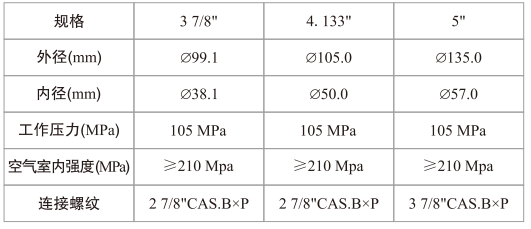

技術參數
