工具簡介

 全通徑多功能閥是一個環空壓力操作閥、用于套管井。它能夠作為一個補償閥或者回壓閥使用，上下部壓力響應多功能閥同時運行，行程一個緩沖室。 在壓裂作業和流量測試前，這個沖擊波幫助清理射孔產生的碎銷，當油管柱上的兩個多功能閥被分開，形成一個大氣室，這個時候可能會產生突然的壓力波動。當底部球閥打開，強制推入射孔的固體將被吹入大氣室。

結構特點

①無管柱操作；

②由于球閥的快速打開，可以獲得更多有效脈沖；

③通過在閥間留空隙產生所需的大氣室容量；

④允許當沖井完成后，循環或觀察井流；

⑤允許過油管操作通過全通內徑。

操作：

 當壓力響應多功能閥下入井中時，球閥處于關閉位置，大氣圈閉在多功能閥之間。下部閥由操作活塞來打開，操作活塞的一邊被暴露在封隔器上部的環 空壓力下，另一邊被暴露在封隔器下部的環空壓力下。

封隔器座封后，環空加壓下移活塞來拉動鋼球進入打開位置。鎖定爪進入一個槽中，使球處于全開位置。

只要油管壓力等于或大于環空壓力，當操作下部閥時，上部閥保持關閉。

在上部閥被打開前，釋放油管壓力的同時保持環空壓力不變。上面的壓力響 應多功能閥也包含鎖緊爪，將鋼球鎖在全開位置。閥打開后，封隔器解封循 環開始。

開啟壓力由剪銷控制，可以通過調整剪銷類型和數量來增加或減少操作壓力。

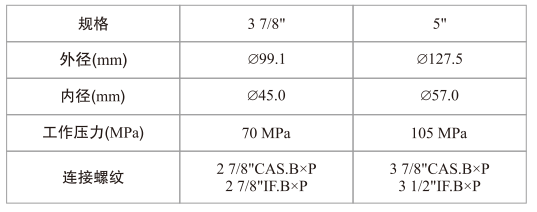

技術參數
