工具簡介

 高壓波動閥是一種全開啟的環空壓力操作閥，用于套管井。該工具通常作為背壓閥單獨運行。高壓波動閥由兩部分組成：球閥部分和工作活塞部分。

球閥部分包含提供油管上部屏障的球閥。

結構特點

①用破裂盤代替剪銷，操作壓力準確可靠；

②剪銷機構可保證下井過程中工具狀態不受機動壓力的影響；

③操作活塞部分包含動力部件并產生將球閥移動到打開位置所需的力的部件；

④當球閥打開后，鎖塊鎖定心軸，防止操作芯軸向下移動，使球閥保持在鎖定打開位置。

操作

 高壓波動閥工作時通過環空加壓使破裂盤破裂，環空壓力進入破裂盤孔內推動心軸剪斷剪銷后上行，此時鎖塊落入心軸上的環形槽內鎖定心軸，防止心軸向下移動，使球閥保持在打開位置；如果要重新關閉球閥，必須將工具起出地面進行拆裝保養。

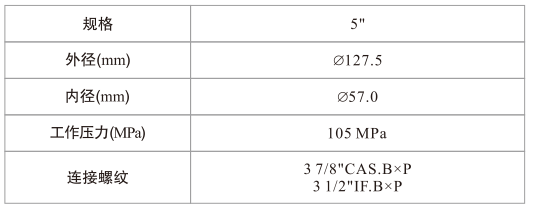

技術參數
