工具簡介

 Y211封隔器屬單向卡瓦軌道式機械封隔器，是以卡瓦為支點，靠下放管柱重力來坐卡和坐封。用于分層試油、找水、堵水、化堵、酸化等工藝，尤其適用于不宜轉動管柱的工藝中。若封隔器需要承受較高下壓時，需要與水力錨配套使用。操作時利用管柱的上提下放，使軌道銷釘從短槽滑入長槽，從而卡瓦與錐體楔形面產生相對運動，張開的卡瓦緊緊地卡在套管內壁上，實現錨定。下放時管柱的部份重量使膠筒坐封。直接上提管柱即可解封。

結構特點

①采用單卡瓦支承，坐封靈活可靠；

②采用上提下放管柱方式坐封，上提方式解封，不需旋轉管柱；

③封隔器性能可靠，可實現多次座封，結構簡單，操作方便。

操作

 工具連接在管柱上，滑環銷釘處于短軌道位置，封隔器即可順利下井。下到預定位置，通過上提，下放管柱將滑環銷釘由短軌道換入長軌道，繼續下放，錐體撐開卡瓦，卡住套管壁，再下放，鋼球壓縮彈簧進入心軸外圓上的徑向孔內，壓縮膠筒，密封油套環空。 一般情況下坐封力小于5噸。作業完成后上提管柱就可直接解封。

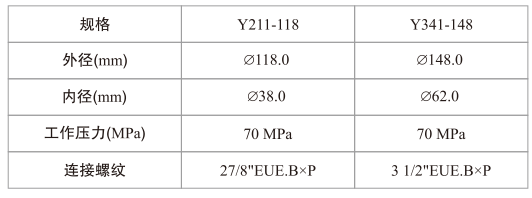

技術參數
